打捆机工作原理

 打捆时自动引绳，自动拾取麦草，自动打捆，自动切绳，并可以通过槽轮大小的调整，来改变打捆时的绳圈和捆草密度，使草捆不散、不凌乱。成形后的草捆体积小而紧凑，并且草捆内松外紧，透气性好，便于运输和贮存。该机的使用对解决秸秆回收、改善农村焚烧秸杆带来的环境污染及提高秸草的利用质量起到了巨大的推动作用。装卸运输方便、可充分利用运输工具的运载能力，一般可提高运输能力2-3倍，可节约劳动力及运输费用50%以上，解决了运输过程中因超高、超宽带来的不安全因素等。该机自推出以来，深受广大农民朋友喜爱，是咱农民朋友发家致富的好帮手。首先，打捆机与动力机器装备好后，开至收割完毕的麦田内，检查动力机械的动力与打捆机是否接触完好。然后起步，捡拾，打捆，听到报警器报警后，停车，加大油门使打捆机快速打捆，捆绳。当听到绳子被割断的声音后，稍微用力拽绳，掀起打捆机后盖，使草捆落机，草捆排出后方可进行下一次的拾草，打捆。

秸秆收集和物流体系，农作物联合收获、粉碎、捡拾打捆全程机械化，对收获后留在田间的秸秆进行及时高效的处理。我国在引进消化吸收国外***技术的基础上，通过自主创新，在秸秆机械化收获、粉碎、打捆、转移等秸秆田间机械化处理技术领域取得了一大批成果，开发了一系列具有自主知识产权并适合我国国情的各种类型、不同规格的秸秆还田粉碎机和打捆机、压块机、青贮机等，相关机具的技术和制造水平均接近国际***水平。

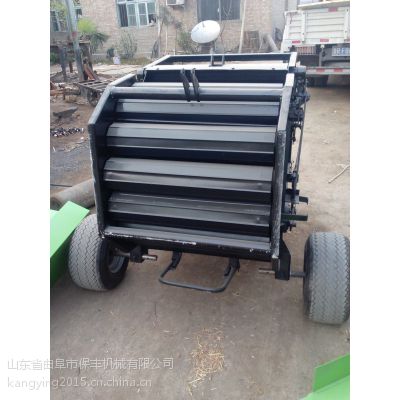

保丰牌打捆机该机器与国内同类型产品相比有如下特点：一、应用范围广，可对稻草、麦草、棉杆、玉米杆、油菜杆、花生藤。豆杆等秸秆、牧草捡拾打捆；二、配套功能多，可直接捡拾打捆，也可先割后捡拾打捆，还可以先粉碎再打捆；三、工作效***，每天可捡拾打捆120~200亩，产量20~50吨；四、经济效益好，凡购买保丰牌打捆机的用户均能够在1~2个月内收回成本。

1、按两种捡拾宽度选择，1.00米和0.80米，BF-8050与BF-1070两种型号，适应不同捡拾宽度作业，实力***。

2、压缩机构总成设于捡拾器机构总成上部，相同捡拾幅度，设备宽度更小，更便于小田块作业。整体布局更合理。

3、技术特点：采用四轮拖拉机正牵引作业，运行稳定，便于配套.

4、动力输入设有安全离合器，主传动轴、压缩装置、捆绳装置都设有保险螺栓，当系统负载过大时，自动剪断螺栓，切断拖拉机的动力传递，保护系统不致损坏。

5、采用德国***Rassdive打结器，能适应不同生物原料打捆作业，牢固可靠，并且可以调节不同草捆长度，高效灵活。

6、自动捡拾秸秆、杂草，自动分离泥砂，自动送料，自动压缩，自动捆绳，自动出包，整个过程全自动作业，操作方便，效***。捡拾器两侧装有仿形轮，使捡拾器与地面能保持适当的距离和良好的仿形性能。捡拾器的每个齿杆上端部略为上倾的弹齿，便于讲草条捡拾干净，碰到石块等硬物能自动避让。

型号 BF-5080

配套动力 18-30马力

作业速度 1-1.5米/秒

捡拾幅度 800（毫米）

捆包方式 间断捆包、手动液压开门

草捆尺寸（直径*长度） 500*800（毫米）

外形尺寸（长*宽*高） 1200*1070*1160（毫米）

结构重量 520公斤

该机由机身、传动机构、喂料机构、密度调节机构、压草活塞机构、草捆长度控制机构及车轮行走机构组成。 由电动机(或内燃机)通过传动机构带动连杆驱动喂料压板和活塞作往复运动； 适量物料通过进料口、在喂料压板的作用下，进入储草腔内，再由压草活塞推入并被压紧前进。当达到料捆长度时，将隔离板插入储草腔内，之后随草前行，待该板走出储草腔后，即可用绳带捆绑料捆，出机待用：该机可在较平整的场地由汽车或拖拉机牵引作短距离的移动。
